Сплайн по вершинам

Сообщение angelok » 31 окт 2013, 05:30

Всем привет!

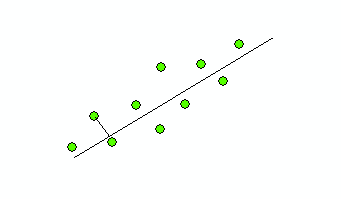

Кто-нибудь знает есть ли такой инструмент в Арке, чтобы нарисовать усредненную линию между точками, и эта линия должна быть перпендикулярна точкам. Что-то типа функции сплайн по вершинам. Примерно того, что должно получиться на рисунке.
Вложения

Александр Мурый
Гуру
Сообщения: 5173
Зарегистрирован: 26 сен 2009, 16:26
Репутация: 792
Ваше звание: званий не имею
Откуда: Москва

Re: Сплайн по вершинам

Сообщение Александр Мурый » 31 окт 2013, 08:23

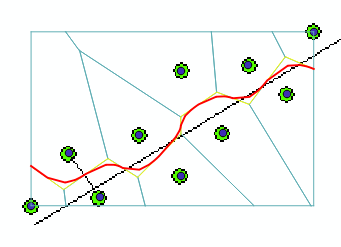

Нужно что-то типа такого (красной линией)?
Редактор материалов, модератор форума

angelok
Активный участник
Сообщения: 184
Зарегистрирован: 05 июн 2013, 11:45
Репутация: 0

Re: Сплайн по вершинам

Сообщение angelok » 31 окт 2013, 08:50

Да, что-то такое

Александр Мурый
Гуру
Сообщения: 5173
Зарегистрирован: 26 сен 2009, 16:26
Репутация: 792
Ваше звание: званий не имею
Откуда: Москва

Re: Сплайн по вершинам

Сообщение Александр Мурый » 31 окт 2013, 08:57

Сразу скажу: не знаю, есть ли готовый инструмент под ArcGIS, быстро не нагуглил. Но по логике надо построить полигоны Вороного по точкам и уже от них плясать. А именно: вытащить линии из полигонов, собрать единую линию между точками из отдельных сегментов, сгладить эту линию. Сложнее всего с вычленением "средней" линии, как это сделать "на автомате", надо думать. На картинке выше я просто руками выделил сегменты и объединил их.

P.S. Делал не в аркгисе.
