[Решено] Вычитание части полигона из другого полигона

Сообщение agentbond007 » 07 сен 2019, 17:17

Здравствуйте!
QGIS 3.8.2
Перерыл весь интернет, но не нашёл как сделать элементарное действие:

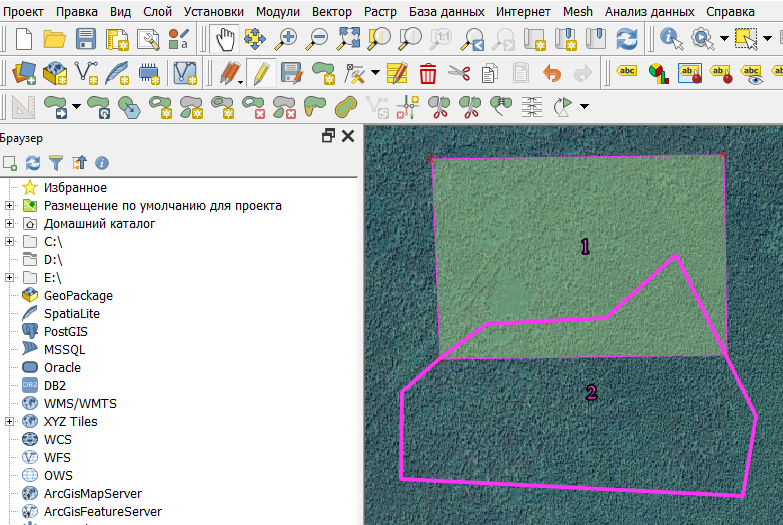

Подскажите, как из полигона 1 вычесть полигон 2 - оба находятся в одном слое, т.е. подравнять общую границу.
Если это делается через Вектор - Геообработка - то что именно и в какой последовательности выбираем, нажимаем кнопки?
Последний раз редактировалось agentbond007 12 сен 2019, 08:41, всего редактировалось 1 раз.

Аватара пользователя
agentbond007
Участник
Сообщения: 79
Зарегистрирован: 14 дек 2010, 15:14
Репутация: 0

Re: Вычитание части полигона из другого полигона

Сообщение agentbond007 » 12 сен 2019, 08:38

Разобрался, отвечу на свой вопрос можть кому пригодиться.

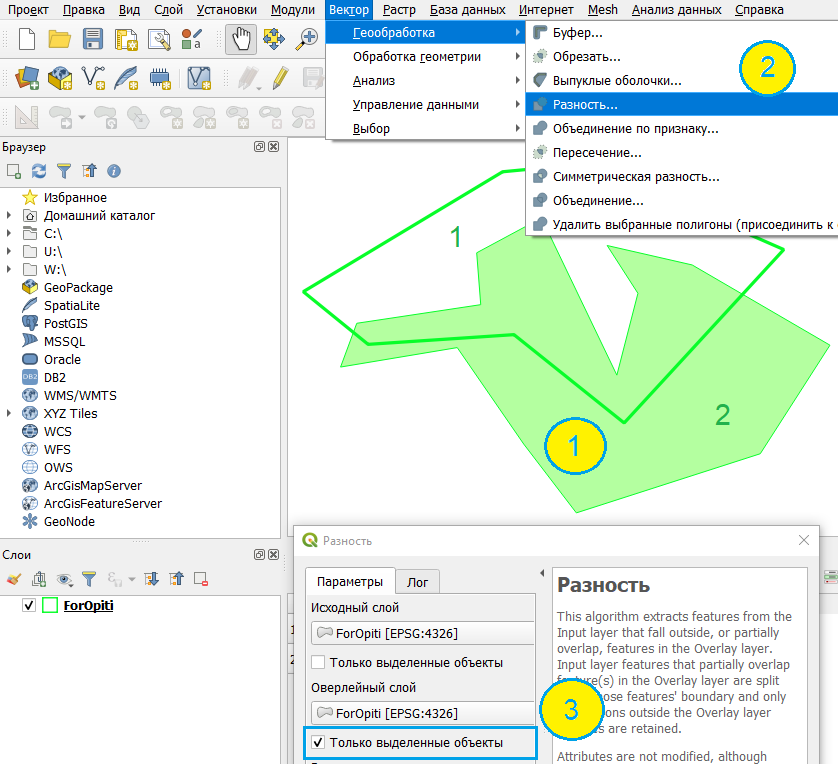

Для этого необходимо выполнить 3 действия:
1) На карте выделить полигон - чем будем резать, в данном случае полигон №2
2) Главное меню - Вектор - Геообработка - Разность
3) На форме "Разность" выбираем слои:
Исходный слой - это что будем резать
Оверлейный слой - это чем будем резать, в данном случае ставим галочку "Только выделенные объекты"
После чего нажимаем "Выполнить"
Программа создаст новый временный слой с обрезанным полигоном, после чего старый надо удалить, а новый "обрезанный" вставить в рабочий слой.

Попрравте если что не так...
