легенда - цветовая шкала растра

Сообщение Afon » 30 янв 2013, 15:57

Здравствуйте коллеги!

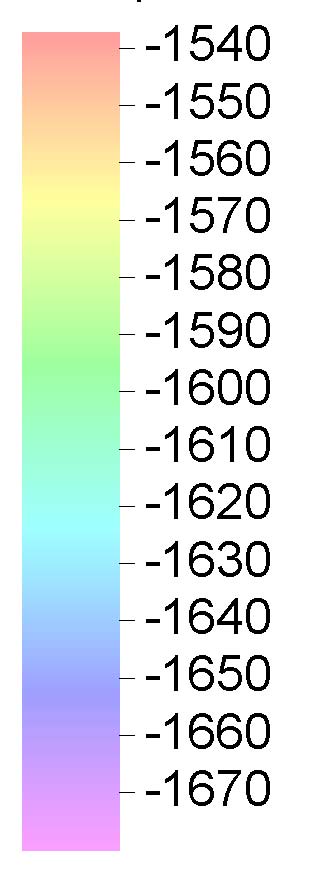

Нужна помощь в следующем, подскажите возможно ли на ArcGIS 9.3 отобразить цветовую шкалу растра в следующем виде. Заранее спасибо.

lam
Гуру
Сообщения: 757
Зарегистрирован: 01 авг 2012, 13:55
Репутация: 179

Re: легенда - цветовая шкала растра

Сообщение lam » 30 янв 2013, 16:03

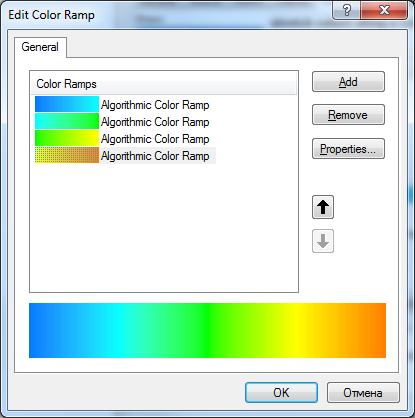

Да, возможно настроить легенду такого вида, комбинируя очередность диапазонов цветов.
Вложения

Аватара пользователя
novia
Гуру
Сообщения: 2261
Зарегистрирован: 29 апр 2011, 15:06
Проекты: 1
Репутация: 488
Ваше звание: Модератор по ArcGIS
Откуда: Москва
Контактная информация:

Re: легенда - цветовая шкала растра

Сообщение novia » 30 янв 2013, 16:14

не помню, есть ли описанная здесь функция в 9.3. вроде должна быть.
понравилось? жми палец вверх :!:
http://geoatelie.ru

Afon
Участник
Сообщения: 53
Зарегистрирован: 18 дек 2008, 06:47
Репутация: 2

Re: легенда - цветовая шкала растра

Сообщение Afon » 30 янв 2013, 16:39

Имел ввиду не цветовую гамму, а разметку значений растра

Аватара пользователя
novia
Гуру
Сообщения: 2261
Зарегистрирован: 29 апр 2011, 15:06
Проекты: 1
Репутация: 488
Ваше звание: Модератор по ArcGIS
Откуда: Москва
Контактная информация:

Re: легенда - цветовая шкала растра

Сообщение novia » 30 янв 2013, 16:53

по ссылке в моем сообщении ходили?
понравилось? жми палец вверх :!:
http://geoatelie.ru

Afon
Участник
Сообщения: 53
Зарегистрирован: 18 дек 2008, 06:47
Репутация: 2

Re: легенда - цветовая шкала растра

Сообщение Afon » 30 янв 2013, 18:19

Спасибо за отзыв.
Да, заходил по ссылке, с английским у меня не очень, но думаю суть понял. У меня ГИС русский.

В закладке символы есть три пункта
Попробовал классификацию и растяжку, не помогло.
через растяжку в легенде только мин и макс отображается
классификация делит на определенные интервалы, что тоже не очень удовлетворяет
уникальные значения опробовать не удалось ввиду их численности (окно ошибки: в растре больше 65536)
пока не получается.

Аватара пользователя
novia
Гуру
Сообщения: 2261
Зарегистрирован: 29 апр 2011, 15:06
Проекты: 1
Репутация: 488
Ваше звание: Модератор по ArcGIS
Откуда: Москва
Контактная информация:

Re: легенда - цветовая шкала растра

Сообщение novia » 01 фев 2013, 13:41

Afon писал(а):с английским у меня не очень, но думаю суть понял. У меня ГИС русский.
всегда есть гугль переводчик
В закладке символы есть три пункта
через растяжку в легенде только мин и макс отображается
вам нужна растяжка. в окне не было кнопки для добавления промежуточных подписей к цветам?
понравилось? жми палец вверх :!:
http://geoatelie.ru

Afon
Участник
Сообщения: 53
Зарегистрирован: 18 дек 2008, 06:47
Репутация: 2

Re: легенда - цветовая шкала растра

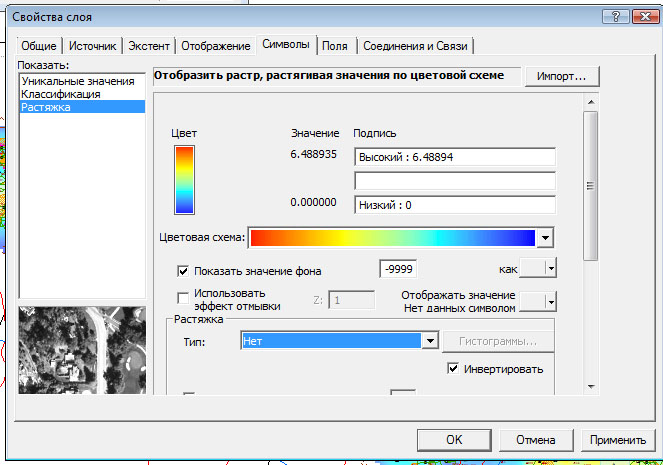

Сообщение Afon » 04 фев 2013, 07:24

спасибо
нет к сожалению
а в 10-ке, получается, он есть?
Вложения
Без имени-1.jpg
Без имени-1.jpg (109.27 КБ) 6083 просмотра

Afon
Участник
Сообщения: 53
Зарегистрирован: 18 дек 2008, 06:47
Репутация: 2

Re: легенда - цветовая шкала растра

Сообщение Afon » 04 апр 2013, 14:25

да, на свой вопрос, промежуточные подписи добавлены в 10.1
теперь загвоздка в другом: при учащении подписей, легенда получается уж очень громоздкой в размерах
да, можно конвертировать в графику и там лепить, но задачка не разовая
так что извольтес, пожалуйста конечно, если кто сталкивался уже с этим, подсказать решение

Аватара пользователя
novia
Гуру
Сообщения: 2261
Зарегистрирован: 29 апр 2011, 15:06
Проекты: 1
Репутация: 488
Ваше звание: Модератор по ArcGIS
Откуда: Москва
Контактная информация:

Re: легенда - цветовая шкала растра

Сообщение novia » 04 апр 2013, 16:52

решение - рисовать такую "сложную" легенду "а-ля для бумажных карт без инструмента identify" в графическом пакете и вставлять потом в PDF или JPG карты
понравилось? жми палец вверх :!:
http://geoatelie.ru

Afon
Участник
Сообщения: 53
Зарегистрирован: 18 дек 2008, 06:47
Репутация: 2

Re: легенда - цветовая шкала растра

Сообщение Afon » 05 апр 2013, 15:37

спасибо, но вариант не устраивает
слоев много все с разной статистикой (мин-макс), и их надо распечатывать поочередно
ручками ой как нехочется.. :)

Аватара пользователя
novia
Гуру
Сообщения: 2261
Зарегистрирован: 29 апр 2011, 15:06
Проекты: 1
Репутация: 488
Ваше звание: Модератор по ArcGIS
Откуда: Москва
Контактная информация:

Re: легенда - цветовая шкала растра

Сообщение novia » 05 апр 2013, 15:40

Afon писал(а):спасибо, но вариант не устраивает
слоев много все с разной статистикой (мин-макс), и их надо распечатывать поочередно
ручками ой как нехочется.. :)
а что мешает задать всем одну легенду, раз уж у вас серия карт
понравилось? жми палец вверх :!:
http://geoatelie.ru

Afon
Участник
Сообщения: 53
Зарегистрирован: 18 дек 2008, 06:47
Репутация: 2

Re: легенда - цветовая шкала растра

Сообщение Afon » 05 апр 2013, 16:11

имеете ввиду легенду с одним мин-макс значением?
у слоев разница в статистике большая
в одном от 0 до 3, в другом от 0 до 500
